Wytyczne inżynierskie

Zasady instalacji i schematy montażowe pomp Debem

Prawidłowe podłączenie hydrauliczne i pneumatyczne to warunek bezawaryjnej pracy pompy, uzyskania deklarowanej wydajności oraz maksymalnej trwałości membran. Poniżej przedstawiamy oficjalne schematy montażowe.

Warianty pracy

Trzy podstawowe konfiguracje montażu

Pompy membranowe Debem oferują wyjątkową elastyczność montażu w zależności od poziomu cieczy i warunków lokalowych.

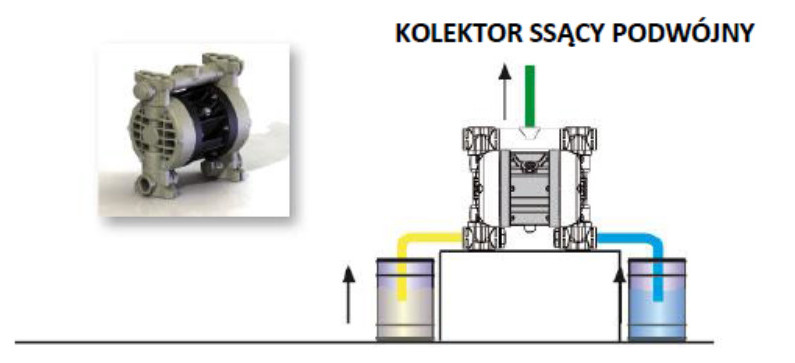

Schemat samozasysającej instalacji pompy Debem

1. Instalacja samozasysająca (Suction Lift)

Pompa zainstalowana jest powyżej lustra cieczy w zbiorniku. Zdolność samozasysania na sucho wynosi od 3 do 6 metrów w zależności od modelu i lepkości cieczy. Zaleca się montaż zaworu zwrotnego na dole rury ssącej przy częstych cyklach start/stop.

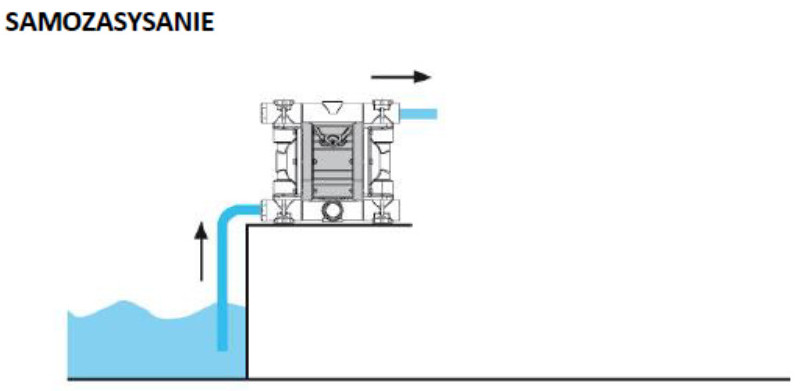

Schemat instalacji pompy Debem z napływem grawitacyjnym

2. Zasilanie z napływem (Flooded Suction)

Pompa umieszczona jest poniżej poziomu cieczy w zbiorniku. Ciecz napływa do komór pompy pod ciśnieniem hydrostatycznym. Jest to optymalny układ przy przetłaczaniu cieczy o wysokiej lepkości (powyżej 5 000 cP) lub cieczy o dużej prężności par.

Schemat pracy pompy Debem w pełnym zanurzeniu

3. Praca w pełnym zanurzeniu (Submerged)

Pompa zostaje zanurzona bezpośrednio w zbiorniku z medium. Warunkiem jest pełna kompatybilność chemiczna zewnętrznego korpusu pompy z cieczą oraz wyprowadzenie rurki wylotowej powietrza (tłumika) ponad poziom cieczy.

Zasilanie pneumatyczne & osprzęt

Zasilanie sprężonym powietrzem i redukcja pulsacji

Aby zapewnić maksymalną żywotność rozdzielacza pneumatycznego i stały wydatek cieczy, należy stosować właściwy blok przygotowania powietrza oraz tłumik pulsacji.

  • Zespół FRL (Filtr + Reduktor + Odwadniacz): Sprężone powietrze powinno być oczyszczone (filtracja 5 µm), odolejone i mieć stabilne ciśnienie w zakresie 2 – 7 bar.
  • Zawór odcinający 3/2 i powolny start: Umożliwia bezpieczne odpowietrzenie instalacji i zapobiega uderzeniom ciśnienia przy rozruchu.
  • Tłumik pulsacji EQUAFLUX: Montowany na rurociągu tłocznym jak najbliżej pompy. Automatycznie dopasowuje ciśnienie poduszki powietrznej, redukując pulsację do 95%.
Więcej o tłumikach EQUAFLUX →
Schemat podłączenia tłumika pulsacji Equaflux i instalacji sprężonego powietrza

Schemat kompletnej instalacji z zespołem przygotowania powietrza i tłumikiem EQUAFLUX

Dobre praktyki inżynierskie

10 kluczowych zasad poprawnego montażu

Stosowanie się do poniższych wytycznych eliminuje 95% typowych problemów eksploatacyjnych.

Rurociągi i kompensacja drgań

  • Złącza elastyczne: Zawsze stosuj węże elastyczne na króćcach ssącym i tłocznym pompy, aby nie przenosić drgań pompy na sztywne rurociągi.
  • Średnica rurociągu ssącego: Nigdy nie redukuj średnicy rury ssącej poniżej średnicy króćca pompy.
  • Podparcie instalacji: Ciężar rurociągów musi spoczywać na niezależnych podporach, a nie na króćcach pompy.

Zabezpieczenia i uziemienie

  • Uziemienie pompy w strefie ATEX: Pompy przewodzące muszą być trwale podłączone do instalacji uziemiającej zakładu za pomocą przewodu uziemiającego.
  • Filtr siatkowy na ssaniu: Przy pompowaniu cieczy zanieczyszczonych stosuj filtr koszykowy chroniący przed ciałami o średnicy większej niż dopuszczalny przelot kul.
  • Odpowietrzenie wylotu powietrza: W strefach zamkniętych wyprowadź wylot powietrza z tłumika na zewnątrz pomieszczenia.

Planujesz nową instalację pompową?

Prześlij nam schemat technologiczny (P&ID) lub skonsultuj się z naszym inżynierem. Pomożemy optymalnie dobrać pompę, średnice rurociągów i osprzęt.
